Comment brancher 4 fils avec un connecteur Wago ?

Un chantier de rénovation, un dimanche après-midi, et cette fameuse boîte de dérivation à refaire parce que l’ancien domino a lâché. Ça vous parle ? C’est le genre de galère que je croise sur presque tous les chantiers où l’électricité date d’avant les années 2000. La solution s’appelle Wago, et pour un branchement 4 fils, il existe une méthode simple, rapide, et surtout conforme aux normes.

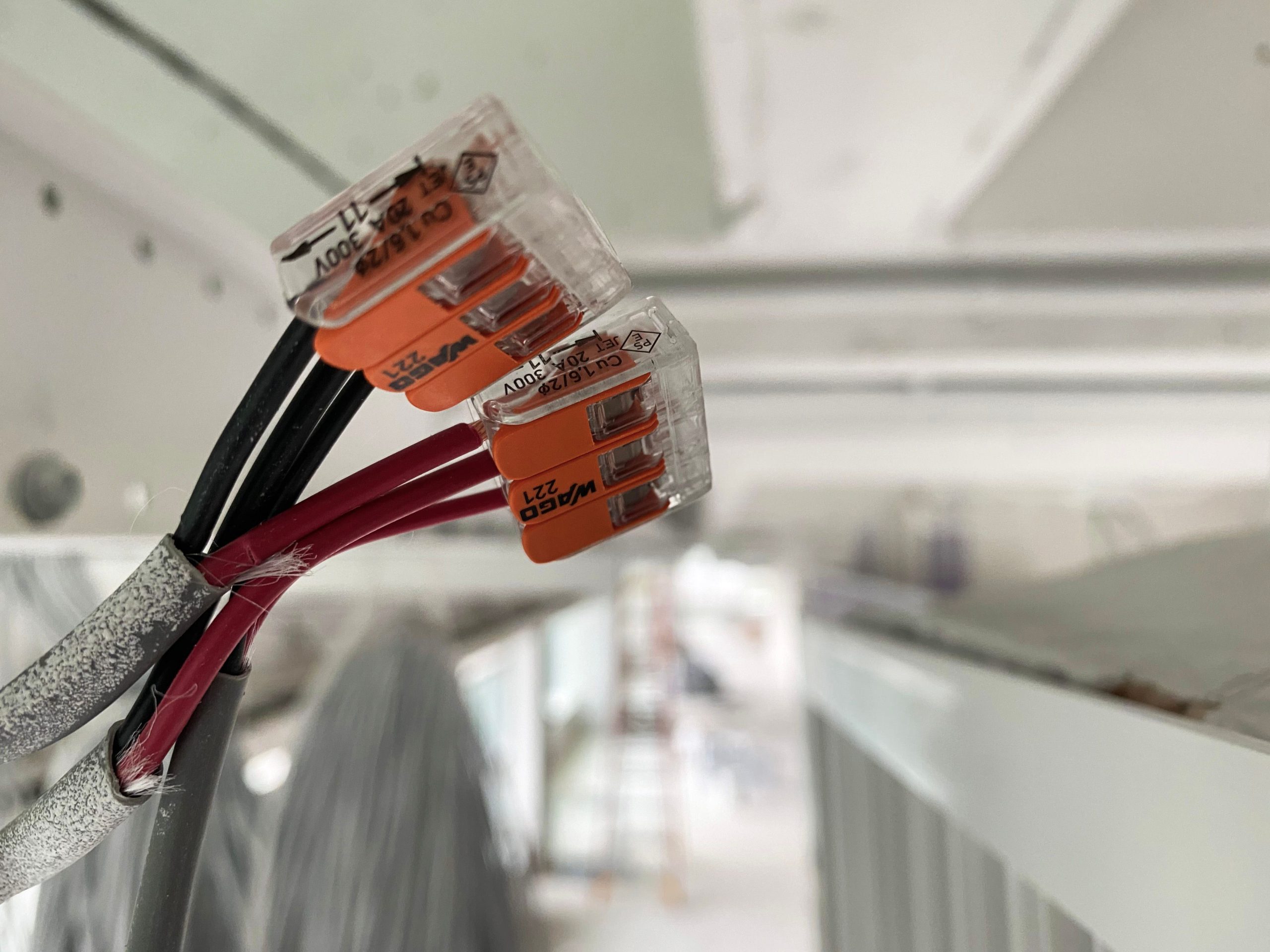

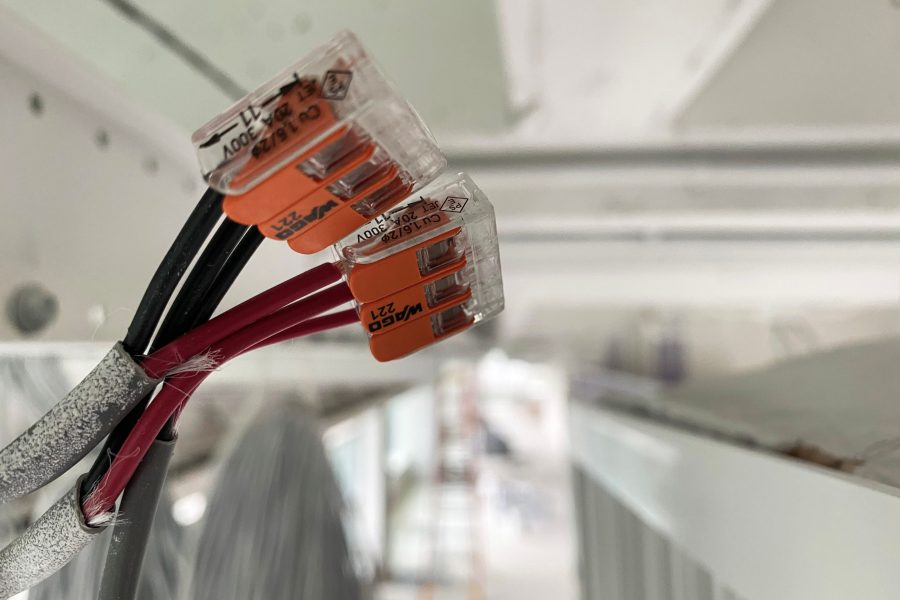

Le wago branchement 4 fils repose sur un connecteur à ressort qui remplace le domino traditionnel. Pas de vis à serrer, pas de tournevis à chercher au fond de la caisse à outils. Vous insérez les fils dénudés, le ressort interne fait le reste. C’est cette simplicité qui a rendu la marque incontournable dans les boîtes à outils des électriciens et des bricoleurs.

Selon les données publiées par WAGO GmbH & Co. KG, fabricant allemand fondé en 1951, plus de 50 millions de connecteurs à ressort de la série 221 et 222 sont produits chaque année pour le marché européen.

Pourquoi choisir un Wago pour un raccordement à 4 fils ?

Un connecteur électrique 4 conducteurs doit remplir une seule mission : garantir un contact fiable, durable, sans échauffement. Le Wago coche toutes ces cases. Contrairement au domino classique qui se desserre avec le temps et les vibrations, le bornier à ressort maintient une pression constante sur le fil.

Un fil mal serré qui chauffe ? C’est le début d’un départ de feu. Voilà pourquoi je ne jure plus que par ces connecteurs sur mes chantiers.

Le modèle phare pour ce type de raccordement, c’est le Wago 222, aussi appelé connecteur WAGO 2273 selon les gammes. Il accepte de 2 à 8 conducteurs selon les versions, avec un levier qui s’ouvre et se ferme sans outil. On parle ici de connexion sans outil, et franchement, c’est un vrai gain de temps sur un chantier.

Les avantages concrets par rapport au sertissage

• Aucun outil spécifique nécessaire, contrairement au sertissage électrique qui demande une pince adaptée
• Réutilisable : vous pouvez ouvrir et refermer le connecteur plusieurs fois
• Visualisation directe du fil dénudé grâce au boîtier transparent
• Gain de temps réel, particulièrement utile en boîte de dérivation encombrée

Comment réaliser un wago branchement 4 fils étape par étape ?

Direction le vif du sujet. Avant toute manipulation, coupez le courant au tableau électrique. Toujours. Sans exception. Je ne compte plus les électriciens amateurs qui pensent pouvoir « faire vite » sous tension.

Dénuder le fil à la bonne longueur

Chaque connecteur Wago indique une longueur de dénudage précise, généralement gravée sur le boîtier lui-même. Comptez environ 11 à 12 mm pour la plupart des modèles 222. Une fil électrique section mal dénudée, c’est un contact bancal garanti.

Insérer les fils un par un

Soulevez le levier orange, insérez le fil bien droit jusqu’à la butée, puis rabaissez le levier. Répétez l’opération pour les 4 fils. Simple, non ? C’est exactement pour ça que ce système a conquis autant de monde !

Vérifier la tenue mécanique

Tirez légèrement sur chaque fil une fois inséré. S’il bouge, recommencez l’opération. Un raccordement câble électrique qui bouge dans une boîte de dérivation, c’est une panne annoncée à moyen terme.

📌 D’après le Consuel, organisme chargé du contrôle des installations électriques en France, plus de 30% des non-conformités constatées concernent des raccordements mal réalisés dans les boîtes de dérivation.

Le wago 4 fils respecte-t-il les normes électriques NFC 15-100 ?

On vient de voir la méthode de pose, reste la question qui fâche vraiment certains artisans à l’ancienne. Oui, les connecteurs Wago sont parfaitement conformes aux normes électriques NFC 15-100, à condition de respecter deux règles simples.

Première règle : chaque connecteur doit obligatoirement se trouver à l’intérieur d’une boîte de dérivation fermée, jamais apparent. Deuxième règle : le connecteur doit être adapté à la section du fil utilisé, généralement 1,5 mm² ou 2,5 mm² pour un circuit électrique domestique standard.

J’entends encore des vieux artisans dire que « le Wago, ce n’est pas du vrai travail ». C’est du grand n’importe quoi. La norme NFC 15-100 les autorise depuis longtemps, et leur fiabilité est prouvée par des millions d’installations en Europe. Cette résistance au changement m’énerve profondément, parce qu’elle prive les particuliers d’une solution plus sûre et plus rapide.

Faut-il ajouter une gaine thermorétractable après le raccordement ?

La norme n’impose rien de plus sur ce point précis, mais mieux vaut prendre une précaution supplémentaire. Une gaine thermorétractable autour du connecteur renforce la protection électrique norme attendue, surtout en milieu humide comme une salle de bain ou un garage.

Chauffez-la légèrement au décapeur thermique pour qu’elle épouse parfaitement la forme du boîtier. Ce geste simple évite les infiltrations de poussière ou d’humidité sur le long terme.

Quelles erreurs éviter absolument avec un Wago 4 fils ?

La norme et la méthode posées, place aux erreurs les plus fréquentes que je constate sur le terrain. Ne mélangez jamais deux sections de fil trop différentes dans le même connecteur : un 1,5 mm² avec un 2,5 mm², ça ne pardonne pas.

• Ne pas couper le courant avant intervention
• Dénuder trop ou pas assez le fil
• Utiliser un connecteur hors boîte de dérivation
• Ignorer la section maximale supportée par le modèle Wago 222 choisi

Coupez le courant, dénudez à la bonne longueur, choisissez le bon calibre de connecteur WAGO 2273, et vérifiez toujours la tenue mécanique avant de refermer la boîte de dérivation. Un wago branchement 4 fils bien fait, c’est une installation tranquille pour des années. Alors, ce weekend, vous vous y mettez ? 🔌
